ＮＭＡシリーズ
NCWタイプ(縦型)の標準トランス
縦型 容量：500VA～1500VA
定格1次電圧：0-200V-220V
定格2次電圧：E-0-100V-110V
適用規格：JISC 6436 / 5310
ＮＭＡシリーズ
NCWタイプ(縦型)の標準トランス
縦型 容量：500VA～1500VA
定格1次電圧：0-200V-220V
定格2次電圧：E-0-100V-110V
適用規格：JISC 6436 / 5310
| シリーズ名 | 型番 | 仕様 | 形状 | |||
| 容量(VA) | 定格1次電圧 | 定格2次電圧 | 適用規格 | |||
| ＮＭＡ | NMA21-500 | 500 | 0-200V-220V | E-0-100V-110V | JISC 6436 / 5310 | NCW |
| NMA21-750 | 750 | |||||
| NMA21-1000 | 1000 | |||||
| NMA21-1500 | 1500 | |||||

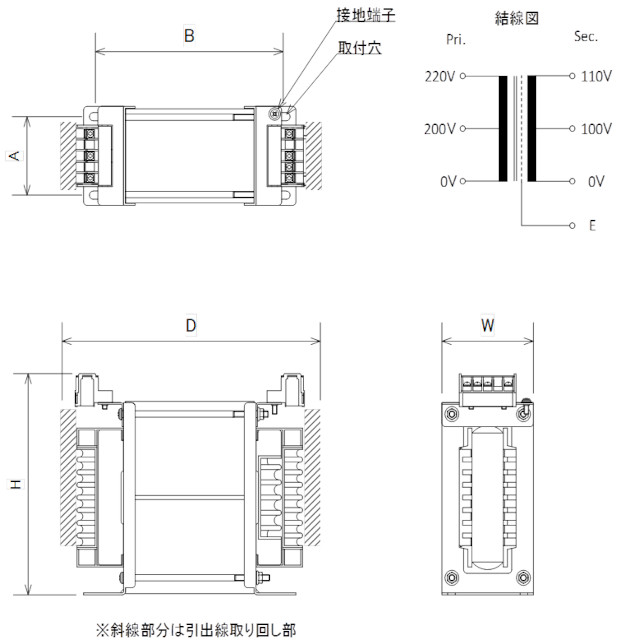

| シリーズ名 | 型番 | 外形寸法(mm) | 端子ネジ | 重量(kg) | 絶縁種別 | 図面 | |||||
| Ｗ | Ｄ | Ｈ | Ａ | Ｂ | 穴径 | ||||||
| ＮＭＡ | NMA21-500 | 69 | 180 | 157 | 54 | 130 | 12×5.5 | M3.5 | 4.5 | B種 | CAD |
| NMA21-750 | 77 | 200 | 170 | 60 | 148 | 14×6.5 | M3.5 | 6.7 | B種 | CAD |
|
| NMA21-1000 | 77 | 220 | 175 | 62 | 157 | 14×6.5 | M3.5 | 7.8 | F種 | CAD |
|
| NMA21-1500 | 89 | 240 | 200 | 72 | 176 | 14×6.5 | M3.5 | 10.9 | F種 | CAD |
|
